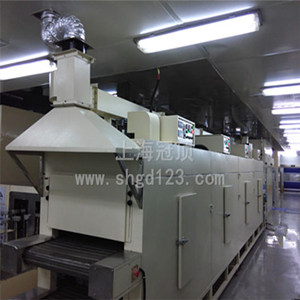

隧道炉的规格以及配置

发布日期:2018-10-13 浏览次数:

(1)隧道炉部分外形尺寸:长7米,外宽0.765米,网带宽0.55米总高1.41米,出料部分长0.5米,烘干部分长6米,进料部分长0.5米,线体大梁和箱体外壳均采用2.0㎜厚冷板折弯而成,整机表机高温静电喷塑,耐腐蚀、易清洗,机架用40×80㎜普通方通焊接而成,线体底部配有16㎜可调节脚杯。

(2)内胆共三段炉腔,每段2米,炉腔总长6米。内胆材质采用1.2㎜厚304#镜面不锈钢板制作,炉腔总高0.4米,进料口净高度0.18米设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使炉体外部不烫手。

(3)传动部分:采用黑色进口铁氟龙网带,网带底部每隔500mm安装一个Φ25mm的无动力镀锌滚筒,底部装有拖动滚筒,前后均有主动和被动大滚轮,这样有利于网带不易跑边刮坏其网带。

型号: KC-UVLU

规格: L7000*W765*H1410

产量: 3台

商标: KC

(4)电器部分:电源380V,45A,三相五线制,功率22KW,采用1P台湾爱德利变频器变频调速,配台湾爱德力0.75KW调速电机一台,奥克力牌80型减速牙箱,速比为1:60,配传动齿轮和传动链条,传动速度0.2至5米/分钟任意可调;烘干部分配独立的控制电箱。每相都配有电流显示表,可监控发热管的工作情况,分三段六路控制(当隧道炉到达设定温度时可任意关掉其中几段发热管,降低加热功率,其达到省电效果)。
